直线导轨

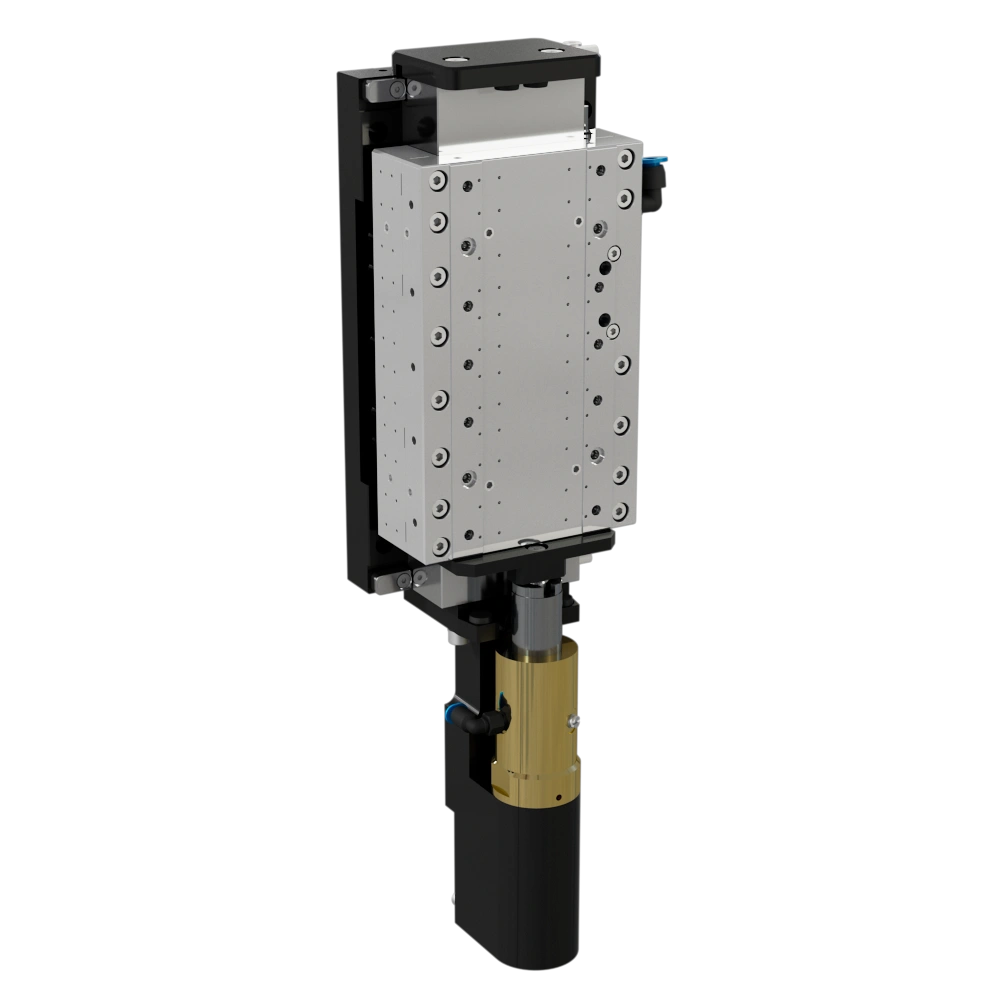

EZ-2352-094V | 重要特征

  • 可竖直安装
  • 滑块尺寸 150 x 99 mm (长x宽)
  • 气浮轴承重量补偿装置(黄色柱状)
  • 绝对式编码器测量系统
  • 高动态响应电机
  • 定位精度高
  • 紧凑小巧
  • 可扩充性(将两条轨道十字堆叠)

下载

产品描述

结构紧凑小巧、承载力大和极高的定位精度是 EZ-2352-094V 的突出特点。 该气浮导轨适合短行程和中等行程,但负载可达 100N。它还集成了气浮轴承平衡气缸作重量平衡。 高动态性能的无铁芯同步电机Tecnotion UM6 为硬质涂层铝制成的滑块提供动力。 结构已经进行了磁力预压的设计。 在标准版本中,该轴已经配备了海德汉(LIC4)绝对式编码器。 提供不同的行程( 20/40/60 mm)供客户选择, 如需 其他规格请与我们联系;如果需要把气浮轴承平衡气缸布置在侧面,也是可以的。可以将两个气浮导轨堆叠在一起,形成一个十字交叉 结构的气浮滑台。

应用领域: 电子元器件制造、PCB 制造、检测设备、非接触式的二维测量、检测装置中传感器和工业相机的定位、 AOI(自动光学检测);也可用于其他自动化领域。

一般情况下: 它适用于对动态响应、定位精度、重复定位、平滑扫描运动、整定时间有很高要求的场合。

技术规格

类型
单位
行程 20
行程 40
行程 60
物料编号
0036023
0030553
0031032
行程
mm
20
40
60
定位精度(未补偿)
µm
2
2
3
重复定位精度(双向) 1)
nm
100
100
100
位置稳定度 1)
nm
30-100
30-100
30-100
直线度 / 均匀度
µm
2
2
2
俯仰
μrad
5
10
15
偏摆
μrad
5
10
15
最大速度(无负载)
m/s
2
2
2
最大加速度(无负载)
m/s2
20
20
20
机械参数
单位
行程 20
行程 40
行程 60
安装方向
竖直
竖直
竖直
尺寸(长x宽x高)
mm
315 x 114.5 x 95
355 x 106.5 x 80.5
395 x 112 x 80.5
最大承载
kg
10
10
10
倾斜力矩(绕Y轴)
Nm
10
10
10
倾斜力矩(绕X轴)
Nm
5
5
5
倾斜力矩(绕Z轴)
Nm
3.5
3.5
3.5
滑块重量
kg
1.5
1.5
1.5
总重量
kg
6
7
8
编码器
行程 20
行程 40
行程 60
类型 2)
绝对式
绝对式
绝对式
信号
EnDat2.2
EnDat2.2
EnDat2.2
电机
单位
行程 20
行程 40
行程 60
类型
同步、无铁芯
同步、无铁芯
同步、无铁芯
峰值电压
VAC
3-phase up to 45 VAC (60 VDC)
3-phase up to 45 VAC (60 VDC)
3-phase up to 45 VAC (60 VDC)
持续推力
N
45
45
45
最大推力
N
160
160
160
连续电流
Arms
1.2
1.2
1.2
峰值电流
Arms
8
8
8
电缆长度
m
1
1
1
操作使用
单位
行程 20
行程 40
行程 60
耗气量
Sl/min
大约 12
大约 12
大约 12
供气压力
bar
5
5
5
平均无故障工作时长
h
> 20,000
> 20,000
> 20,000
限位开关
可选
可选
可选
洁净室适用性 2)
适用
适用
适用
驱控系统
行程 20
行程 40
行程 60
标准
Kollmorgen Servostar AKD / S300 / S700
Kollmorgen Servostar AKD / S300 / S700
Kollmorgen Servostar AKD / S300 / S700
高性能
ACS Controller; Triamec
ACS Controller; Triamec
ACS Controller; Triamec
1)取决于驱控系统的设置
2)取决于细节设计
EZ-2352-094V Linearachse

驱控系统

我们也可以提供以下型号的驱动器/ 控制器,供客户选择:
