产品描述

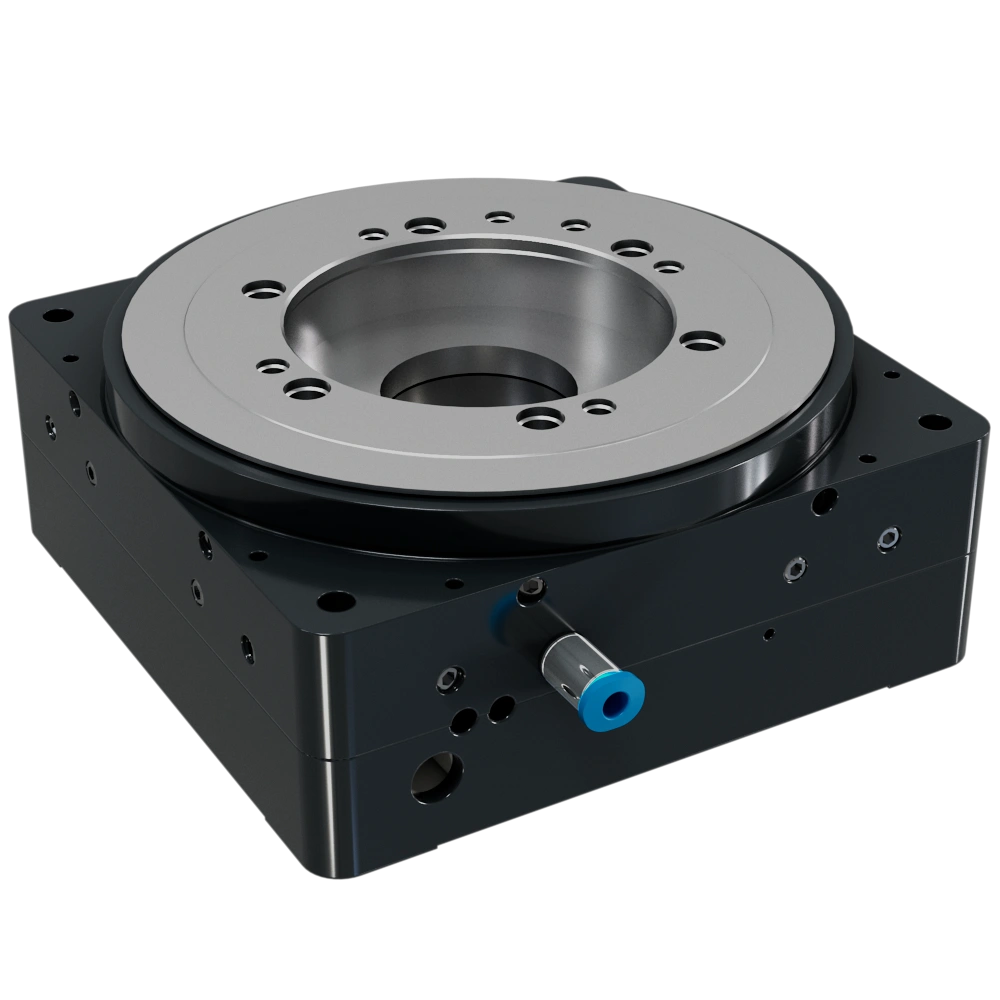

EZ-0675 的尺寸非常紧凑小巧，仅为115×115 mm。 它特别适合用在角度定位要求高的测量设备中；或安装在直线导轨上，用于零件或者光学产品的对齐或定位。 该转台容易安装：它机身上有4 个M6 和M4 的通孔， 螺栓从上面或者下面穿过拧紧即可。 配备了Numerik RIK4 增量式编码器，刻线数达到 18,000 条，可以提供5、10、50、100 倍电子细分的选配，我们也有绝对式编码器可供选择。 我们也有HT ( 高扭矩电机) 版本供客户选择。HT 版本，机体总高度由49mm 增加到 60 mm。 由于集成了磁力预压结构，气浮转台EZ-0675 供气断开后位置自动锁定。 它可以水平安装，也可以竖直安装。优质材料的使用和“ 无摩擦”的特性，使得 EZ-0675 可用在洁净室环境里。
应用领域: 高精度角度定位和测量系统/ 设备、检测装备、测试 设备、校准系统、光学对准、对同步性和重复定位要求 高的场合。
技术规格
类型 | 单位 | EZ-0675 | EZ-0675 HT |
|---|---|---|---|
| 旋转角度 | |||
| 轴向误差运动 （中心线） | |||
| 径向误差运动（在 20 mm 高度） | |||
| 轴向跳动 （在半径 Ø 75 mm） | |||
| 最大转速 1) | |||
机械数据 | |||
| 安装方向 | |||
| 尺寸（长x宽x高） | |||
| 转子重量 | |||
| 转台总重 | |||
| 轴向额定承载 | |||
| 径向最大承载 | |||
| 径向额定承载 | |||
| 倾覆力矩 | |||
| 惯性力矩 | |||
| 材料 | |||
编码器 | |||
| 类型 | |||
| 码盘刻线 | |||
| 输出信号 | |||
| 插值（电子细分）可选 | |||
电机 | |||
| 类型 | |||
| 中间电路电压 | |||
| 额定扭矩 / 峰值扭矩 | |||
| 额定电流/ 峰值电流 | |||
操作/使用 | |||
| 供气压力 | |||
| 耗气量 | |||
| 电缆长度 | |||
| 洁净室适用性 | |||
驱控系统 | |||
| 标准 | |||
| 高性能 |
1)依据插值倍数
驱控系统
我们也可以提供以下型号的驱动器/ 控制器，供客户选择：
