Self Aligning Unit

EZ-8046 | Key Features

  • Selbstausrichtend in der Fügeebene
  • In jeder Winkelposition arretierbar
  • Max. Nutzlast bei Luftversorgung aktiv/aus 60/200 N
  • Parallelität < 2 µm

Downloads

Produktbeschreibung

Die EZ-8046 Self-Aligning Unit (SAU) ist ein sphärisches Luftlager, das speziell für reibungsfreies Ausrichten bei Montage-, Füge- und Pressvorgängen konzipiert wurde. Die SAU ist in der Fügeebene selbstausrichtend (±1° Neigung/Kippwinkel) und ermöglicht präzises und wiederholgenaues Ausrichten in jeder beliebigen Winkelposition. Bei einer Ausrichtung im Arbeitspunkt kann eine Parallelität von genauer als 2 µm erreicht werden. Um die Position sicher zu fixieren, genügt es, die Druckluftzufuhr abzuschalten. Der bewegliche obere Teil (Mover) bleibt magnetisch fixiert, bis die SAU erneut mit Druckluft beaufschlagt wird. Die Installation kann sowohl in stehender als auch in hängender Position erfolgen.
Kontaktieren Sie uns für weiterführende Informationen und prozessspezifische Lösungen.

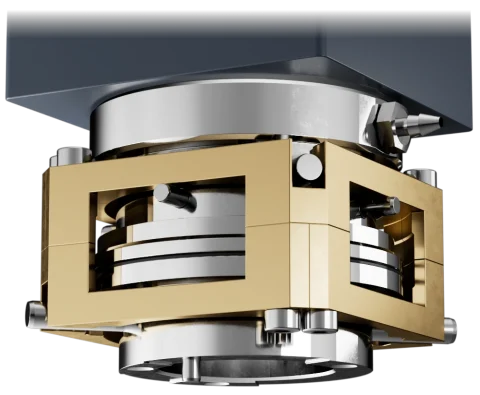

hängend montiert

EZ-8046-35-SAU-Anleitung-Suspended_v018-1K
EZ-8046-35-SAU-Anleitung-Upright_v018-1K

stehend montiert

Spezifikationen

Typ
Einheit
Wert
Einbaulage
vertikal – stehend oder hängend
Abmessungen (L x B x H)
mm
35 x 35 x 29
Kippbereich
°
≥ ± 1
Ausrichtungsparallelität
μm
< 2
Mechanische Eigenschaften
Einheit
Wert
Masse
g
185
Max. Nutzlast bei aktiver Luftversorgung Druck/Zug
N
60 / 50
Max. Nutzlast ohne Luftversorgung Druck/Zug
N
200 / 80
Abstand zum Arbeitspunkt
mm
52,5
Material Rotor
1.4104 Edelstahl
Material Gehäuse
Messing
Anschlüsse und Umgebung
Einheit
Wert
Versorgungsdruck
Mpa
0,5
Luftverbrauch
Nl/min
0,5
Reinraumeignung
Ja

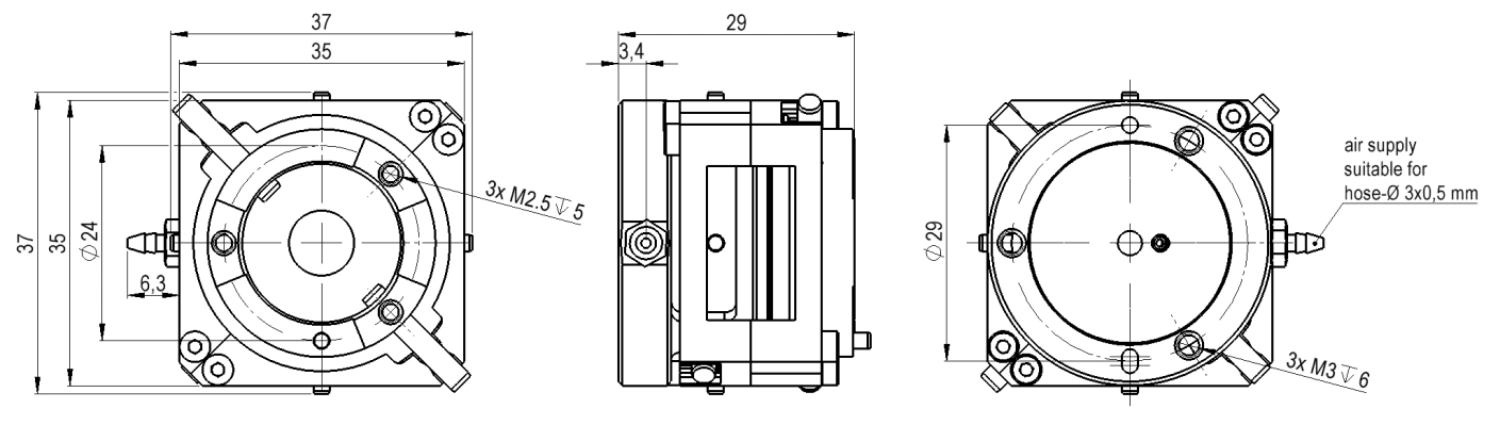

EZ-8046-35-SAU-Blueprint

Ausrichtablauf

Schritt 1

Ausrichtmodus → Luftversorgung aktiv

Das Werkzeug fährt herab. Dabei wird der Anpressdruck über den Werkstückhalter auf den Motor (beweglicher oberer Teil der SAU) übertragen.

Schritt 2

Ausrichtmodus → Luftversorgung aktiv

Die sich im Arbeitspunkt befindlichen Fügeflächen werden mit 2 µm parallel zur Kraftrichtung ausgerichtet.

Schritt 3

Modus „fixiert“ → Luftversorgung aus

Ist der Ausrichtvorgang abgeschlossen, kann die Druckluftversorgung ausgeschaltet werden.
Der Mover wird durch die Magnetvorspannung an die Basis geklemmt und ist in der Ausgerichteten Position gesichert.

Schritt 4

Modus „fixiert“ → Luftversorgung aus

Das Werkzeug fährt zurück.
Der Werkstückhalter bleibt in der Position fixiert, bis die Druckluftversorgung erneut aktiviert wird.
